Rewolucja w detekcji: Photon-Counting CT (PCCT) jako nowy paradygmat diagnostyki obrazowej

Przez ostatnie dekady rozwój tomografii komputerowej opierał się głównie na ewolucji systemów wielorzędowych, przyspieszaniu rotacji lampy rentgenowskiej oraz optymalizacji algorytmów rekonstrukcji obrazu – od filtrowanej projekcji wstecznej, przez rekonstrukcje iteracyjne, aż po zaawansowane modele sieci neuronowych (AI). Sam rdzeń fizyczny detekcji pozostawał jednak niezmienny.

Wprowadzenie technologii Photon-Counting CT (PCCT), czyli tomografii komputerowej zliczającej fotony, stanowi najbardziej fundamentalny przełom technologiczny od czasów wprowadzenia tomografii spiralnej. Przesuwa ono granice fizyczne rekonstrukcji tkankowej i redefiniuje pojęcie rozdzielczości przestrzennej oraz kontrastowej.

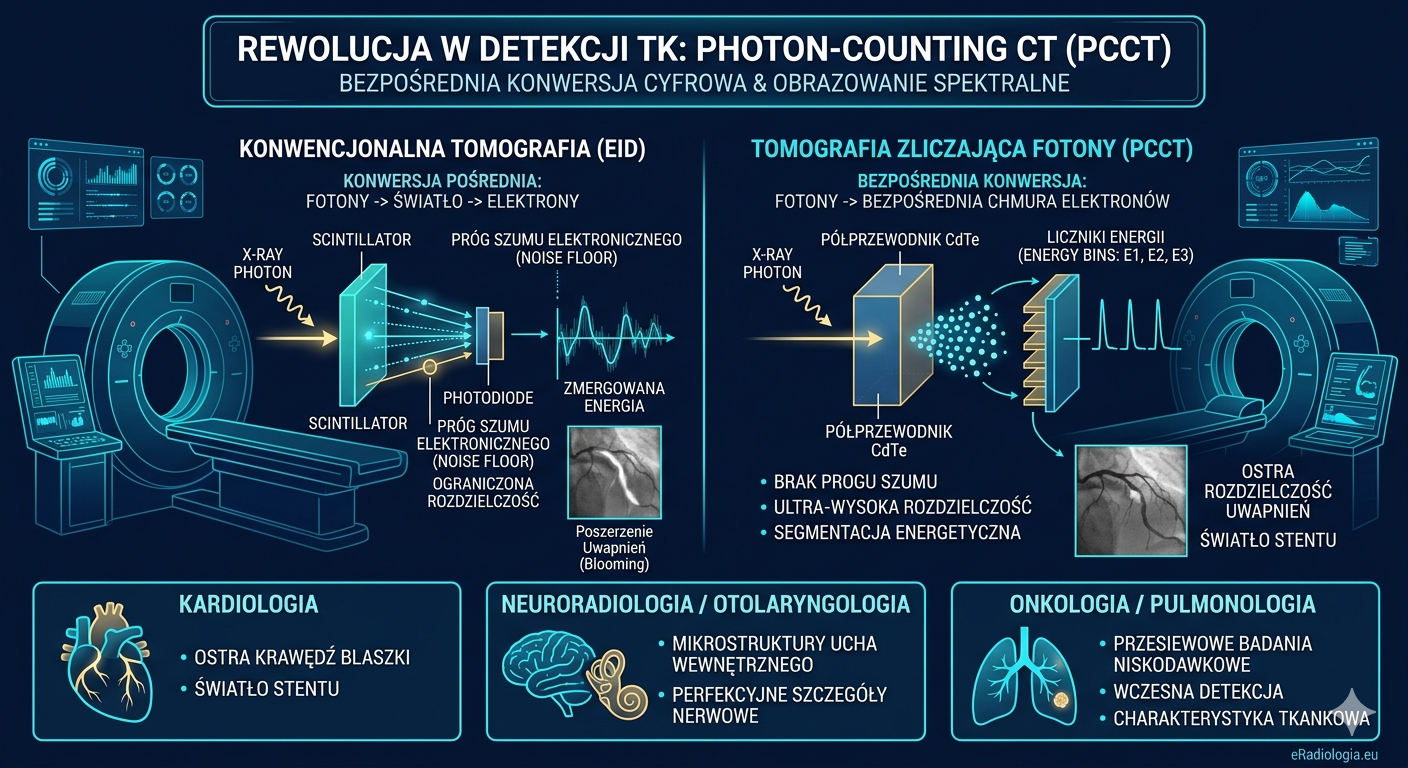

1. Fizyka detekcji: EID vs. PCCT
Aby zrozumieć innowacyjność PCCT, należy zestawić ją z dotychczasowym standardem – detektorami scyntylacyjnymi zintegrowanymi energetycznie (EID - Energy-Integrating Detectors).

> Konwencjonalne detektory EID (Konwersja pośrednia):
Klasyczne detektory działają w sposób dwuetapowy. Foton promieniowania rentgenowskiego uderza w warstwę scyntylatora (np. ceramikę gadoliniową), gdzie zostaje przekształcony w błysk światła widzialnego. Następnie to światło trafia do fotodiody, która generuje mierzalny sygnał elektryczny.

Ten proces generuje istotne ograniczenia fizyczne:
- Sumowanie energii: Detektor EID nie różnicuje energii pojedynczych fotonów. Mierzy jedynie całkowitą energię zdeponowaną w pikselu w danym przedziale czasowym. Oznacza to, że jeden foton o wysokiej energii daje taki sam sygnał, jak kilka fotonów o niskiej energii.
- Szum elektroniczny: Fotodiody generują stały szum tła (electronic noise floor). Przy niskich dawkach promieniowania szum ten drastycznie degraduje stosunek sygnału do szumu (SNR), uniemożliwiając dalsze obniżanie dawki bez utraty wartości diagnostycznej.
- Geometria piksela: Piksele w EID muszą być oddzielone od siebie nieaktywnymi elementami (septa refleksyjne), które zapobiegają ucieczce światła do sąsiednich komórek (tzw. crosstalk). Ogranicza to fizyczne zmniejszanie pikseli, a tym samym limituje rozdzielczość przestrzenną.

> Detektory zliczające fotony PCCT (Konwersja bezpośrednia)
W systemach PCCT konwersja pośrednia zostaje całkowicie wyeliminowana. Detektor składa się z monokryształu półprzewodnika - najczęściej kadm-tellur (CdTe) lub krzem (Si) - na który nałożone jest silne pole elektryczne.
Kiedy foton promieniowania X uderza w półprzewodnik, bezpośrednio generuje chmurę par elektron-dziura. Pod wpływem pola elektrycznego ładunki te natychmiast wędrują do dedykowanych elektrod (anod), generując ultra-krótki impuls elektryczny.

Układ scalony typu ASIC (Application-Specific Integrated Circuit) przetwarza ten impuls w czasie rzeczywistym, realizując dwa zadania:
1. Inkrementacja licznika: Rejestruje fakt przyjścia pojedynczego fotonu (stąd nazwa Photon-Counting).
2. Pomiar amplitudy: Wysokość impulsu jest ściśle proporcjonalna do energii danego fotonu. System przypisuje foton do odpowiedniego przedziału energetycznego (tzw. energy bins).

2. Trzy filary przewagi klinicznej PCCT
Eliminacja scyntylatora i przejście na detekcję bezpośrednią skutkuje potężnymi korzyściami w codziennej praktyce radiologicznej.
A. Eliminacja szumu elektronicznego i redukcja dawki:
W układach ASIC można ustawić dolny próg odcięcia energetycznego (trigger threshold). Szum elektroniczny ma z reguły bardzo niską energię. Ustawiając próg tuż powyżej poziomu szumu, system całkowicie odrzuca szum aparaturowy, zliczając wyłącznie fotony niosące informację o anatomii pacjenta.

Korzyść kliniczna: Wyeliminowanie szumu pozwala na drastyczne obniżenie dawki promieniowania (nawet o 40-50% w badaniach płuc czy pediatrycznych) przy zachowaniu doskonałej czytelności struktur o niskim kontraście.

B. Ultra-wysoka rozdzielczość przestrzenna (UHR):
Ponieważ w detektorach stałych nie występują septa optyczne, fizyczny rozmiar pojedynczej elektrody zbiorczej może być mikroskopijny. Współczesne systemy PCCT pozwalają na rutynowe uzyskiwanie rozdzielczości przestrzennej na poziomie 0.11 - 0.2 mm w płaszczyźnie in-plane, co do tej pory było nieosiągalne dla standardowych aparatów całociałowych.

C. Wrodzona spektralna dekompozycja materiałowa:
W klasycznej tomografii dual-energy (DECT) uzyskanie danych spektralnych wymagało stosowania dwóch lamp, przełączania napięcia (kv-switching) lub warstwowych detektorów. W PCCT każde badanie jest z definicji badaniem spektralnym. Ponieważ system zna energię każdego fotonu, potrafi odróżnić materiały o różnym efektywnym numerze atomowym, wykorzystując m.in. zjawisko progu absorpcji (K-edge).

Przykładowe spektralne mapowanie jodu
Dzięki algorytmom dekompozycji materiałowej, PCCT pozwala na generowanie tzw. wirtualnych obrazów monoenergetycznych (VMI – Virtual Monoenergetic Images). Obrazy o niskiej energii (np. 40-50 keV) ekstremalnie wzmacniają kontrast jodowy, co pozwala na:
- Redukcję ilości podawanego środka cieniującego u pacjentów z niewydolnością nerek.
- Skuteczniejsze różnicowanie litych zmian nowotworowych od torbieli bogatobiałkowych (poprzez dokładny pomiar map stężenia jodu w mg/mL).

Podsumowanie
Photon-Counting CT to nie ewolucyjny krok naprzód, ale rewolucyjna zmiana technologiczna, która eliminuje ograniczenia narzucone przez fizykę detektorów scyntylacyjnych. Przejście na bezpośrednie zliczanie fotonów pozwala połączyć ekstremalną rozdzielczość przestrzenną z pełną informacją spektralną i jednoczesną redukcją dawki. Dla elektroradiologów i radiologów oznacza to konieczność adaptacji do nowych standardów akwizycji i postprocessingu, które w najbliższych latach staną się złotym standardem w zaawansowanej diagnostyce obrazowej.

Bibliografia (rekomendowana literatura uzupełniająca):
1. McCollough, C. H., Flohr, T. G., et al. (2021). Principles and Applications of Photon-Counting Computed Tomography. Radiology, 300(3), 503-519.
2. Flohr, T., et al. (2020). Photon-counting CT: Technical Principles and Clinical Prospects. Physica Medica, 79, 126-136.
3. European Society of Radiology (ESR). White paper on photon-counting detector CT. European Radiology (2024).
