Jak działa tomografia komputerowa? Zajrzyj do wnętrza ludzkiego ciała bez skalpela

Tomografia komputerowa (TK) jest dziś jednym z najważniejszych badań diagnostycznych. Wykonuje się ją każdego dnia u pacjentów z urazami, podejrzeniem udaru, chorobami nowotworowymi czy bólem brzucha. Mimo że badanie trwa zaledwie kilka minut, dla wielu osób pozostaje zagadką. Jak to możliwe, że urządzenie potrafi "zobaczyć" wnętrze organizmu i stworzyć niezwykle dokładny obraz narządów?

W tym artykule wyjaśniamy, jak działa tomografia komputerowa – prostym językiem, ale bez pomijania najciekawszych aspektów tej technologii.

Czym właściwie jest tomografia komputerowa?

Tomografia komputerowa (Computed Tomography, CT) to badanie obrazowe wykorzystujące promieniowanie rentgenowskie oraz zaawansowane algorytmy komputerowe do tworzenia przekrojowych obrazów ludzkiego ciała.

W przeciwieństwie do klasycznego zdjęcia RTG, które przedstawia wszystkie struktury na jednym obrazie, tomografia "kroi" ciało na bardzo cienkie warstwy. Dzięki temu lekarz może obejrzeć narządy praktycznie centymetr po centymetrze, bez nakładania się tkanek.

Można to porównać do bochenka chleba:

• zdjęcie RTG przypomina oglądanie całego bochenka z zewnątrz,

• tomografia pozwala obejrzeć każdą kromkę osobno.

Jak wygląda tomograf?

Większość osób nazywa go po prostu "obręczą" lub "rurą", ale jego budowa jest znacznie bardziej interesująca.

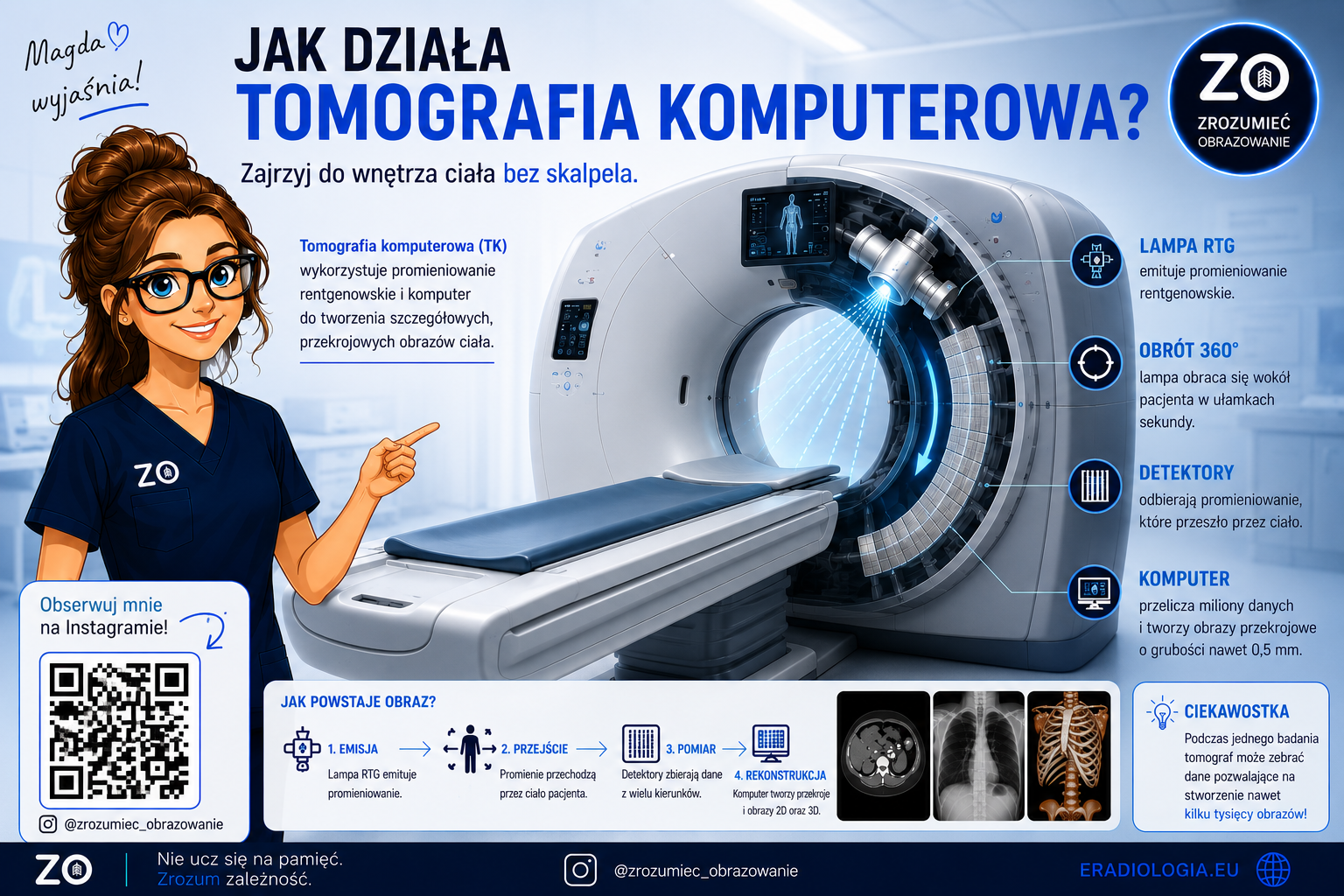

Najważniejsze elementy tomografu to:

• gantry – okrągła konstrukcja, wewnątrz której obraca się układ pomiarowy,

• lampa rentgenowska – emituje promieniowanie X,

• detektory – odbierają promieniowanie, które przeszło przez ciało pacjenta,

• stół pacjenta – przesuwa się z dużą precyzją przez środek gantry,

• komputer – przelicza miliony pomiarów i zamienia je w obrazy.

To właśnie współpraca tych elementów pozwala uzyskać niezwykle szczegółowe przekroje ciała.

Co dzieje się podczas badania?

Cały proces wygląda bardzo prosto, choć w rzeczywistości jest niezwykle zaawansowany technologicznie.

1. Pacjent kładzie się na stole

Stół przesuwa ciało do wnętrza aparatu. Nie wjeżdża się do długiego tunelu, jak podczas rezonansu magnetycznego – tomograf jest znacznie krótszy i bardziej otwarty.

2. Lampa zaczyna się obracać

Podczas badania lampa RTG wykonuje bardzo szybki obrót wokół pacjenta.

Nowoczesne tomografy potrafią wykonać pełny obrót nawet w czasie krótszym niż pół sekundy.

3. Promieniowanie przechodzi przez ciało

Promienie X przechodzą przez organizm.

Każda tkanka pochłania je w innym stopniu:

• kości zatrzymują bardzo dużo promieniowania,

• mięśnie pochłaniają mniej,

• tłuszcz jeszcze mniej,

• powietrze prawie wcale.

To właśnie te różnice są podstawą powstawania obrazu.

4. Detektory zbierają dane

Po drugiej stronie aparatu znajdują się setki, a często tysiące detektorów.

Ich zadaniem nie jest wykonywanie zdjęć.

Detektory mierzą ilość promieniowania, która dotarła po przejściu przez ciało.

Można powiedzieć, że rejestrują ogromną liczbę pomiarów, a nie fotografii.

5. Komputer tworzy obraz

To najważniejszy etap.

Komputer analizuje miliony danych zebranych podczas jednego badania i wykorzystuje specjalne algorytmy rekonstrukcji, aby odtworzyć przekroje ciała.

Efektem są obrazy o grubości nawet 0,5 mm, które można oglądać w różnych płaszczyznach lub zamienić w modele trójwymiarowe.

Czy tomograf naprawdę robi zdjęcia?

To jedno z najczęściej powtarzanych określeń.

W rzeczywistości tomograf nie wykonuje zdjęć w tradycyjnym znaczeniu.

Można powiedzieć, że zbiera ogromną liczbę pomiarów z wielu kierunków, a komputer na ich podstawie oblicza wygląd każdej warstwy ciała.

To bardziej matematyka niż fotografia.

Dlaczego kości są białe?

Na obrazach TK każda tkanka ma określoną gęstość.

Im więcej promieniowania zostanie pochłonięte, tym jaśniejszy będzie obraz.

Dlatego:

• kości są bardzo jasne,

• mięśnie mają odcienie szarości,

• tkanka tłuszczowa jest ciemniejsza,

• powietrze wygląda niemal całkowicie czarno.

Dzięki temu lekarz potrafi odróżnić poszczególne struktury organizmu.

Czym są jednostki Hounsfielda?

Każdemu pikselowi obrazu przypisywana jest liczba określająca gęstość tkanki.

To właśnie jednostki Hounsfielda (HU).

Przykładowe wartości:

• powietrze – około -1000 HU,

• tkanka tłuszczowa – około -100 HU,

• woda – 0 HU,

• mięśnie – około 40 HU,

• kość zbita – nawet ponad 1000 HU.

Dzięki tym wartościom lekarz może nie tylko zobaczyć zmianę, ale również ocenić jej charakter.

Dlaczego czasami podaje się kontrast?

Nie wszystkie narządy są dobrze widoczne na zwykłym badaniu.

Środek kontrastowy zawierający jod sprawia, że naczynia krwionośne oraz narządy lepiej pochłaniają promieniowanie.

Pozwala to dokładniej ocenić między innymi:

• guzy,

• stan naczyń krwionośnych,

• krwawienia,

• procesy zapalne,

• pracę narządów.

Kontrast nie "barwi" narządów. Zmienia jedynie sposób pochłaniania promieniowania rentgenowskiego.

Czy tomografia jest bezpieczna?

Tomografia wykorzystuje promieniowanie rentgenowskie, dlatego każde badanie powinno mieć uzasadnienie medyczne.

Współczesne tomografy są jednak wyposażone w systemy, które automatycznie dostosowują dawkę promieniowania do budowy ciała pacjenta i rodzaju wykonywanego badania.

Oznacza to, że stosowana jest możliwie najmniejsza dawka potrzebna do uzyskania obrazu o odpowiedniej jakości.

Dla lekarza najważniejsze jest zachowanie równowagi między korzyścią diagnostyczną a ekspozycją na promieniowanie.

Ciekawostka

Podczas jednego badania tomograf może zebrać dane pozwalające na stworzenie nawet kilku tysięcy obrazów.

Radiolog nie ogląda więc kilku zdjęć, lecz często analizuje setki lub tysiące kolejnych przekrojów ciała, dzięki czemu może dostrzec nawet bardzo niewielkie zmiany.

Podsumowanie

Tomografia komputerowa nie jest zwykłym aparatem fotograficznym. To zaawansowany system wykorzystujący promieniowanie rentgenowskie, niezwykle czułe detektory i potężną moc obliczeniową komputerów.

Dzięki temu lekarze mogą zajrzeć do wnętrza organizmu bez wykonywania operacji, szybko postawić diagnozę i wdrożyć odpowiednie leczenie.

Choć dla pacjenta badanie trwa zaledwie kilka minut, w tym czasie urządzenie wykonuje miliony pomiarów, z których powstaje jeden z najbardziej precyzyjnych obrazów współczesnej medycyny.
